▣ 기본 설정 ▣

1. 라우터 스위치 올리기


2. PC - 장치관리자 - 포트 접속해서 USB Serial Port COM number 확인하기

USB와 라우터를 연결하자 새로운 포트가 생겼음. COM 4 기억


3. Secure CRT 프로그램 실행

- 왼쪽 위의 모양을 키면 Quick Connect가 뜸.
- Serial / 위의 장치 관리자에서 뜬 COM4를 선택 / 9600 선택 ==> Connect


4. Secure CRT 작동

혼자서 부팅중 (1)
혼자서 부팅중 (2)
정상 작동


* 실습 *


568A - 흰녹-녹색-흰주-파랑-흰파-주황-흰갈-갈색
568B - 흰주-주황-흰녹-파랑-흰파-녹색-흰갈-갈색

다이렉트]  568A - 568B   ==> 내 PC와 스위치 1번 Port // 스위치 24번 Port와 라우터 G0/0 단자

크로스]     568A - 568B   ==> 내 PC와 타 PC간의 연결을 위해 사용. ex) 내 PC와 옆자리 PC 실습했을 때 생각

[다이렉트 vs 크로스] 아래의 선로는 라우터 테스터기를 사용하여 선에 이상이 없는지 확인할 때 사용한다.

다이렉트 : 서로 다른 것 // 크로스 : 동 대 동

선의 표피를 제거 해야함
구분하기 쉽게 일직선으로 펼침
펼친것을 가운데로 뭉침
색상에 맞게 구분하여 결합

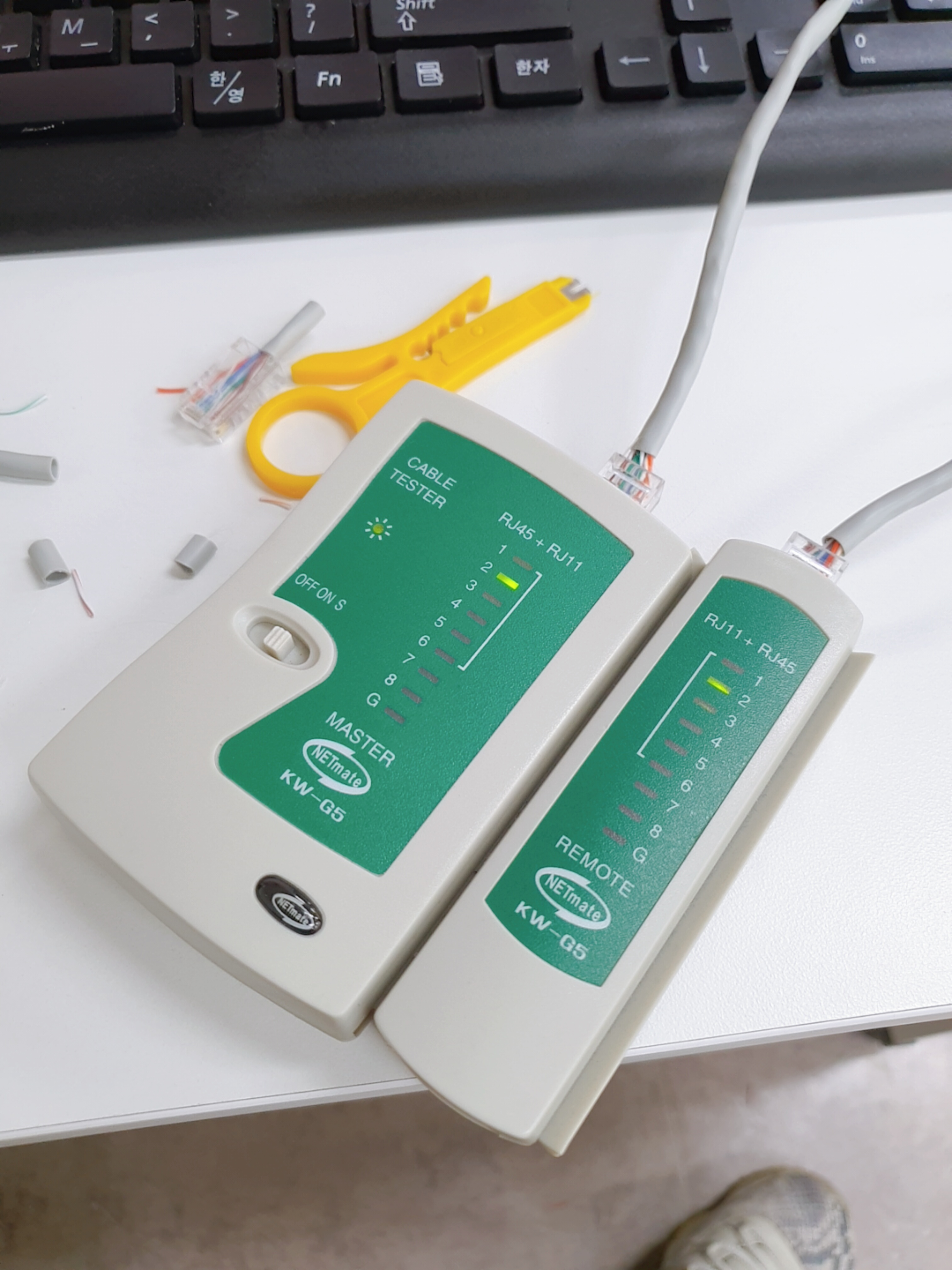

테스트기를 활용하여 단이 맞는지 확인


스위치 뒷모습 (선이 꼽혀있는 포트는 스위치의 콘솔 단자이다. Secure CRT 에서 코드 쓰려면 저기에 선을 꼽아놔야함.)
확대사진


라우터와 스위치의 전체적인 뒷모습



이 코드는 혼자서도 라우터랑 스위치 선 뺐다 꼈다 하면서 짰었음.


바뀐 포트번호 모습

원래 Switch랑 연결된 Router Port G0/1

이더넷이랑 Router랑 연결된 Port G0/2



원래의 그림에서 새로운 그림으로 코드 바꿀때!!

R1(config)#no int g0/1.10

R1(config)#int g0/0

R1(config-if)#no shut

R1(config-if)#exit

R1(config)#int g0/0.10

R1(config-subif)#enc dot 10

R1(config-subif)#ip add 192.168.10.254 255.255.255.0

R1(config-subif)#end

R1#wr








라우터 초기화하고 인터넷 연결시키는 방법.

R1]

erase startup-config

reload

## 라우터 초기화 하는 방법



conf t

access-list 1 permit 192.168.10.0 0.0.0.255

## 와일드 마스크라서 255.255.255.0 아님!



ip nat inside source list 1 interface g0/1 overload

ip route 0.0.0.0 0.0.0.0 g0/1 10.0.0.1



int g0/0

  no shut

  exit



int g0/0.10

  encap dot1q 10

  ip add 192.168.10.254 255.255.255.0

  ip nat inside



int g0/1

  no shut

  ip add dhcp

  ip nat outside

  shut

  no shut

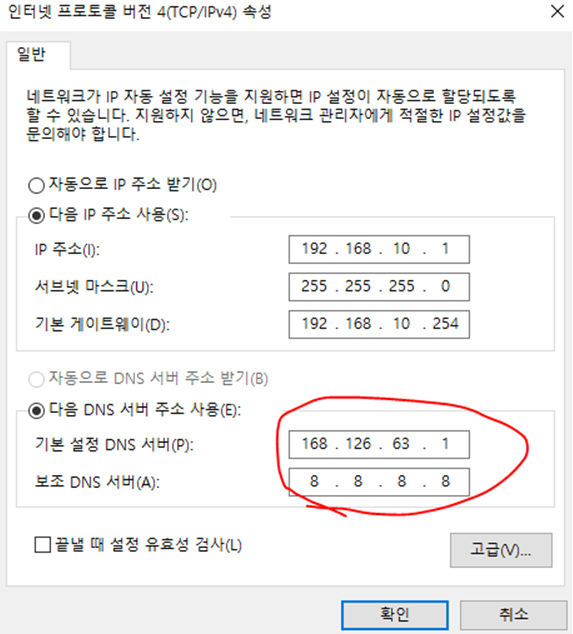

그리고 [네트워크 연결] - [이더넷] 가서 DNS IP 변경해주기!

168.126.63.1

8.8.8.8


## A와 B 컴퓨터간의 통신

## 서로 라우터 G0/2 Port에 크로스 선으로 연결

- B는 ping 1.1.12.1

- A는 ping 1.1.12.2



B] 20.2 / 24

conf t

ip route 192.168.10.0 255.255.255.0 g0/2 1.1.12.1

int g0/0.10

  ip add 192.168.20.254 255.255.255.0

int g0/2

  no shut

  ip add 1.1.12.2 255.255.255.0



## PC 설정

ip : 192.168.20.2 // 255.255.255.0

gateway : 192.168.20.254


A] 10.1 / 24

ip route 192.168.20.0 255.255.255.0 g0/1


## 라우터와 스위치 1대로 결합해보기

## 방금 전까지 G0/2에 연결되어 있던 크로스 단자를 둘 다 스위치 10번에 꼽기.



SW1]

conf t

int g1/0/1

  sw mo ac

  sw mo vlan 10

  exit



int g1/0/24

  sw tr enc dot

  sw mo tr

  exit


## B = 20-2-10-1 // A = 10-1-20-2



int vlan 10

  ip add 192.168.[20].254 255.255.255.0

  exit



int g1/0/10

  no switchport

  ## 이렇게 해야 ip 넣을 수 있음!!

  ip add 1.1.12.[2] 255.255.255.0

  exit



ip route 192.168.[10].0 255.255.255.0 g1/0/10 1.1.12.[1]
