동적 라우팅 프로토콜 Test 1 (OSPF) 본문
공통]
conf t
no ip domain lookup
line consol 0
exec-timeout 0
logg sy
exit
line vty 0 4
pass cisco
exit
R1, R2, R3]
int s1/0
no shut
enc fram
fram inverse-arp
clock rate 64000
exit
## Frame-Relay ##
R1]
## 1번답 ##
show frame-relay pvc | include DLCI
int lo0
ip ospf network point-to-point ## 이거 안해주면 32bit로 광고된다.
ip address 8.8.1.1 255.255.255.0
exit
int s1/0.1 m
ip add 8.8.11.1 255.255.255.0
fram map ip 8.8.11.2 102 br
fram map ip 8.8.11.3 103 br
exit
int f0/0
no shut
ip add 8.8.17.1 255.255.255.0
int f0/1
no shut
ip add 8.8.18.1 255.255.255.0
end
R2]
int lo0
ip address 8.8.2.2 255.255.255.0
int s1/0.2 p
ip add 8.8.11.2 255.255.255.0
fram inter 201
end
R3]
int lo0
ip address 8.8.3.3 255.255.255.0
int s1/0.3 p
ip add 8.8.11.3 255.255.255.0
fram inter 301
end
// Ping Test
R1]
ping 8.8.11.2
ping 8.8.11.3
// 2번답 : OSPF 11 및 최상의 컨버전스 타임 구축
// 4번답 : Area 11을 'Totally stuby area' 로 구성
R1]
conf t
router ospf 8
router-id 8.8.1.1
network 8.8.1.1 0.0.0.0 area 11
network 8.8.11.1 0.0.0.0 area 11
area 11 stub no-summary
exit
int s1/0.1 m
ip ospf network point-to-multi
ip ospf hello-interval 10
exit
int f0/0
no shut
ip add 8.8.17.1 255.255.255.0
exit
int f0/1
no shut
ip add 8.8.18.1 255.255.255.0
end
R2]
conf t
router ospf 8
router-id 8.8.2.2
network 8.8.2.2 0.0.0.0 area 11
network 8.8.11.2 0.0.0.0 area 11
area 11 stub
exit
int s1/0.2 p
ip ospf network point-to-point
end
R3]
conf t
router ospf 8
router-id 8.8.3.3
network 8.8.3.3 0.0.0.0 area 11
network 8.8.11.3 0.0.0.0 area 11
area 11 stub
exit
int s1/0.3 p
ip ospf network point-to-point
end

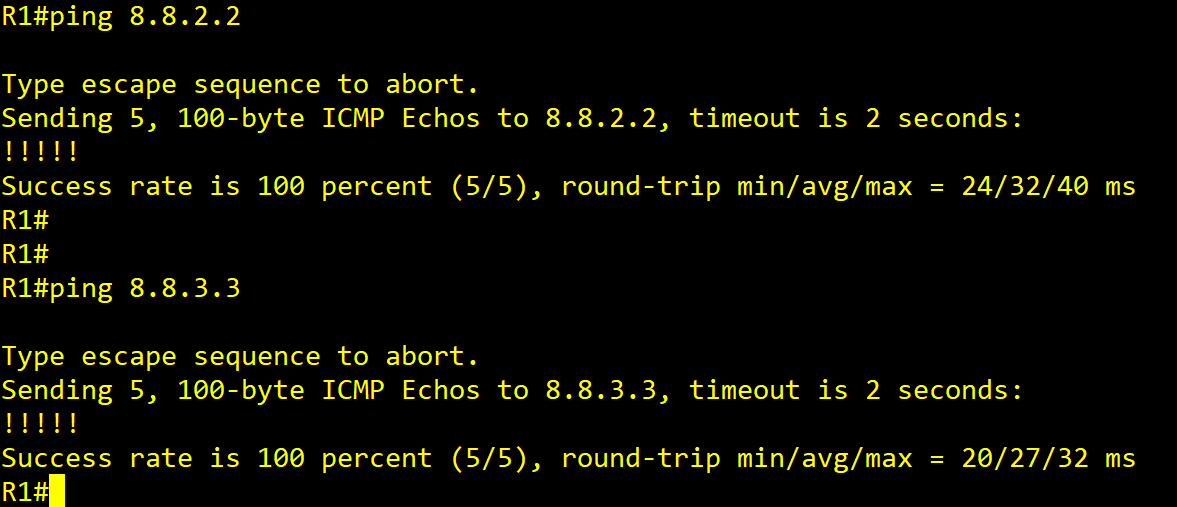

// 윗쪽 OSPF 맺은 후 Ping Test
R1]
ping 8.8.2.2
ping 8.8.3.3
R2]
ping 8.8.1.1
ping 8.8.3.3
R3]
ping 8.8.1.1
ping 8.8.2.2
## VLAN 100 및 Trunking, Access ##
SW1 ~ SW4]
conf t
vlan 100
exit
SW1, SW3] - 이 구간은 Trunking으로 구현하라고 문제 제시
int range f1/1 - 2
sw tr enc dot
sw mo tr
end
SW2, SW4] - 이 구간은 Access로 구현하라고 문제 제시
int range f1/1 - 2
sw mo ac
sw ac vlan 100
end
## Ether Channel ##
SW1 ~ SW4]
// 연결 상태 확인
show cdp nei
SW1, SW3]
conf t
int range f1/1 - 2
channel-group 1 mo on
end
SW2, SW4]
conf t
int range f1/1 - 2
channel-group 2 mo on
end
SW1, SW3] - Channel 1
show ether summary
SW2, SW4] - Channel 2
show ether summary
## Switch에 IP 할당해주기 ##
SW1]
conf t
int lo0
ip add 8.8.7.7 255.255.255.0
exit
## R1과
int f0/0
no shut
ip add 8.8.17.7 255.255.255.0
exit
## SW2와 (ROUTER 모드이기 때문에 Switchport 모드를 해제해줘야함)
int f1/15
no switchport
ip add 8.8.78.7 255.255.255.0
exit
## SW3과 (L3 스위치기 모드이때문에 VLAN을 통해 IP를 기입해줘야 함)
int vlan 100
ip add 8.8.79.7 255.255.255.0
end
SW2]
conf t
int lo0
ip add 8.8.8.8 255.255.255.0
exit
## R1과
int f0/1
no shut
ip add 8.8.18.8 255.255.255.0
exit
## SW1과 (ROUTER 모드이기 때문에 Switchport 모드를 해제해줘야함)
int f1/15
no switchport
ip add 8.8.78.8 255.255.255.0
exit
## SW4와 (L3 스위치 모드이기 때문에 VLAN을 통해 IP를 기입해줘야 함)
int vlan 100
ip add 8.8.108.8 255.255.255.0
end
SW3]
conf t
int lo0
ip add 8.8.9.9 255.255.255.0
exit
int vlan 100
ip add 8.8.79.9 255.255.255.0
end
SW4]
conf t
int lo0
ip add 8.8.10.10 255.255.255.0
exit
int vlan 100
ip add 8.8.108.10 255.255.255.0
end
## Ping Test ##
R1]
ping 8.8.17.7
ping 8.8.18.8
SW1]
ping 8.8.17.1
ping 8.8.78.8
ping 8.8.79.9
SW2]
ping 8.8.18.1
ping 8.8.78.7
ping 8.8.108.10
SW3]
ping 8.8.79.9
SW4]
ping 8.8.108.8
## L3 Switch 단 OSPF(Area0, Area78, Area108) 구축 ##
R1]
conf t
router ospf 8
network 8.8.17.1 0.0.0.0 area 0
network 8.8.18.1 0.0.0.0 area 0 // 아까 위의 프레임릴레이 공간만 OSPF를 돌렸기에 여기도 추가해줘야함.
end
SW1]
conf t
router ospf 8
router-id 8.8.7.7
network 8.8.7.7 0.0.0.0 area 0
network 8.8.17.7 0.0.0.0 area 0
network 8.8.78.7 0.0.0.0 area 0
network 8.8.79.7 0.0.0.0 area 78
exit
int lo0
ip ospf network point-to-point
end
SW2]
conf t
router ospf 8
router-id 8.8.8.8
network 8.8.8.8 0.0.0.0 area 0
network 8.8.18.8 0.0.0.0 area 0
network 8.8.78.8 0.0.0.0 area 0
network 8.8.108.8 0.0.0.0 area 108
exit
int lo0
ip ospf network point-to-point
end
SW3]
conf t
router ospf 8
router-id 8.8.9.9
network 8.8.9.9 0.0.0.0 area 78
network 8.8.79.9 0.0.0.0 area 78
int lo0
ip ospf network point-to-p
end
SW4]
conf t
router ospf 8
router-id 8.8.10.10
network 8.8.10.10 0.0.0.0 area 108
network 8.8.108.10 0.0.0.0 area 108
exit
int lo0
ip ospf network point-to-p
end
## 라우팅 테이블 및 핑테스트 최종 확인 ##
## Fallback Bridging ##
// 3번답 : Fallback Bridging
IP 라우팅이 안되는 Protocol을 스위칭시킨다. L3포트에서 Layer2 정보를 보고 동작한다.
일반적인 라우팅 경로를 보고 스위칭 시킨다. 라우팅이 안되는 것은 MAC 주소만 보고 전송한다.
| 1. 네트워크 인터페이스 사이에 라우팅이 가능하지 않은 모든 트래픽을 브리지 하기 위해서 브리지 그룹을 생성한다. |
| 2. 만약 패킷 목적기 주소가 브리지 테이블에 있다면 브리지 그룹에서 해당 인터페이스로 포워드 되어진다. 그러나 패킷 목적지 주소가 브리지 테이블에 없다면 브리지 그룹안에 모든 포워딩 인터페이스로 플러딩한다. |
| 3. 폴백 브리징은 스위치와 함꼐 두개 또는 더 많은 vlan 또는 라우티드포트들을 브리지 한다. 그리고 본질적으로 하나의 브리지 도메인 내에 다중 vlan 들을 연결한다. |
| 4. 폴백 브리징은 멀티레이어 스위치가 경로가 없거나 DECent 과 같은 라우팅이 가능하지 않은 프로토콜에 속하는 트래픽을 포워드하기 위해서 사용한다. |
| 5. SVI가 시스템에 라우팅 또는 브리징 기능에 1개의 인터페이스로서 스위치 포트들의 vlan을 표현한다. |
SW1]
conf t
bridge 1 protocol vlan-bridge
int f1/9
no switchport
bridge-group 1
exit
int vlan 100
bridge-group 1
end
show run int f1/9
## System log ##
// 5번답 : logging console 확인
R3]
conf t
service timestamps log datetime msec localtime
logging on
logging buffer 8192 errors
logging count
end

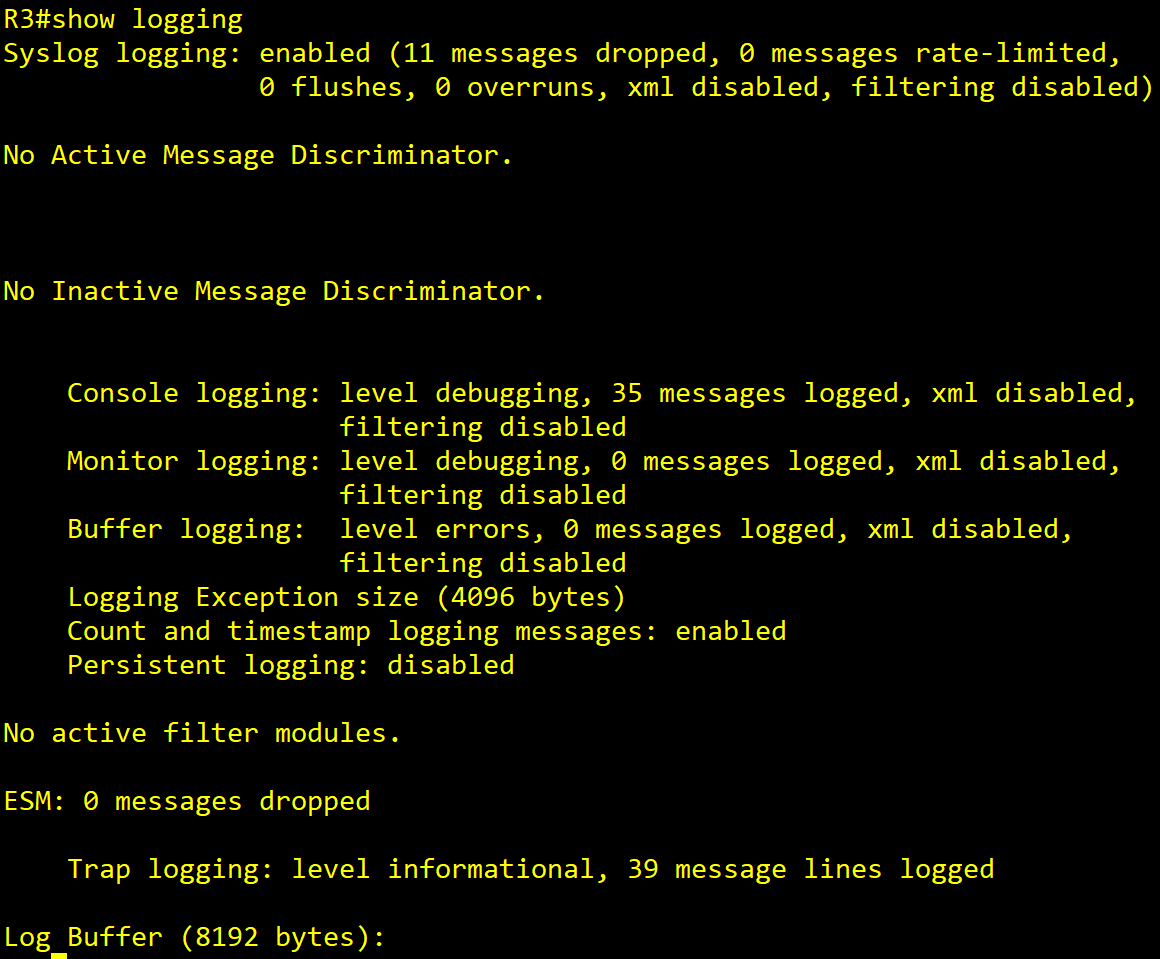

show logging
! ! ! 끝 ! ! !
